Проблема аутентификации данных и блочные шифры



Схема цифровой подписи на основе блочного шифра.


Ниже приведены числовые параметры и используемые вспомогательные алгоритмы рассматриваемой схемы цифровой подписи:

  • EK – алгоритм зашифрования с размером блока данных и ключа  n  и  nK  битов соответственно;
  • Гm(s,K) – алгоритм выработки  m  битов криптостойкой гаммы с использованием  n-битового вектора начальных параметров (синхропосылки)  s  и  nK–битового ключа  K, представляет собой рекуррентный алгоритм выработки  n-битовых  блоков данных и их последующего зашифрования по алгоритму  EK;
  • Pm®nK – набор функций расширения  m-битовых блоков данных до  nK-битовых для различных  m  (типично – для кратных  n, меньших  nK);
  • L – фактор количества подписей (система рассчитана на  N=2L  подписей);
  • nT – число битов в подписываемых битовых группах, тогда число групп равно
    .
  • Ниже изложены алгоритмы схемы подписи:

    1.     Алгоритм формирования ключей подписи и проверки подписи.

    (a)    Формирования ключа подписи.

    Ключ подписи формируется как  nK-битовый блок данных с помощью аппаратного генератора случайных кодов или криптостойкого программного генератора псевдослучайных кодов  KS=GnT(...).  Биты ключа должны быть независимы и с равной вероятностью принимать оба возможных значения – 0 и 1.

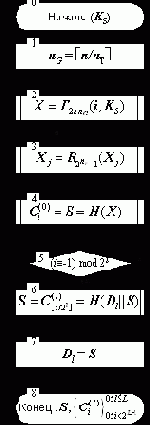

    (b)     Формирования ключа проверки подписи.  Схема алгоритма формирования ключа проверки подписи изображена на рисунке 4.

    Øàã 0.    Исходные данные алгоритма –  nK–битовый массив данных  KS

    – ключ подписи.

    Øàã 1.    Вычисляем  nG  – количество  nT-битовых групп в подписываемых блоках.



    Следующие шаги 2–9 выполняются столько раз, на сколько подписей рассчитана схема, т.е. для каждого номера подписи системы.

         Рис. 4.  Алгоритм выработки      ключа проверки подписи.

    Øàã 2.    Выработать блок гаммы размером  2nnG  бит с помощью генератора криптостойкой гаммы на ключе  KS  с начальным заполнением  i  (номером подписи) и поместить его в 2nnG–битовый массив X.


    Øàã 3.    2nnG–битовый массив  X  интерпретируется как массив из  2nn-битовых элементов Xj, X=(X1,X2,...,X2nG),  |Xj|=n,

    затем для каждого элемента этого массива вычисляется результат его «односторонней прокрутки»  2nT–1  раз.

    Øàã 4.    Для массива  X  вычисляется и записывается в блок данных  S  его хэш-код, который является индивидуальной проверочной комбинацией для подписи номер  i.

    Следующие шаги 5,6 выполняются количество раз, равное фактору количества подписей  L.

    Øàã 5.    Если  l  младших бит номера подписи – единицы, переход к шагу 6, иначе – выполнение цикла прекращается и управление передается на шаг 7.

    Øàã 6.    Текущая хэш-комбинация  S  объединяется c текущей õýø-êîìáèíàцией  Dl  уровня  l, и для полученного массива вычисляется хэш–значение, которое становится новой текущей хэш–комбинацией.

    Øàã 7.    Текущая хэш-комбинация  S  заменяет õýø-êîìáèíàцию  Dl  уровня  l.

    Øàã 8.    Последняя вычисленная при выполнении алгоритма текущая хэш-комбинация  S  и будет являться результатом работы алгоритма – ключом проверки подписи.  Кроме того, в ходе выполнения алгоритма будут последовательно выработаны хэш-комбинации всех уровней от  0  до  L
    , 0£l£L, 0£i<2L–l, которые могут храниться в системе и использоваться при формировании подписи.

    2.     Алгоритм подписи хэш-блока массива данных.

    Схема алгоритма подписи хэш-блока массива данных изображена на рисунке 5.

    Øàã 0.    Исходные данные алгоритма:

    • T – подписываемый – n-битовый хэш-блок массива данных;


    • KS

      – ключ подписи – nK-битовый массив данных;




    • i – порядковый номер подписи.


    • Øàã 1.    Вычисляем  nG – число  nT-битовых групп в подписываемом n-битном хэш-блоке.

      Øàã 2.    Выработать блок гаммы размером  2nnG  бит с помощью генератора криптостойкой гаммы на ключе  KS  с начальным заполнением  i  (номером подписи) и поместить его в  2nnG-битовый массив  X.

      Øàã 3.    2nnG-битовый массив  X  интерпретируется как массив из  nG  пар  n-битовых элементов X=((X1,X2),...,(X2nG–1,X2nG)),  |Xj|=n,

      затем для каждой составляющей каждого элемента этого массива, соответствую­щего определенной битовой группе хэш-блока, нужное число раз выполняется процедура «односторонней прокрутки».





           Рис. 5.  Алгоритм подписи      хэш-кода сообщения.
      Øàã 4.    К индивидуальной проверочной комбинации последовательно добавляется попарные хэш-комбинации, по одной комбинации с каждого уровня от  0  до  L–1,  которые необходимы при вычислении проверочной комбинации самого верхнего уровня  (L), общей для всех сообщений.  Номер добавляемой комбинации каждого уровня определяется отбрасыванием количества последних бит в номере подписи, равного номеру уровня,  и в инвертировании младшего бита полученного числа.

      Øàã 5.    В результате получаем цифровую подпись хэш-блока сообщения  S=(X,D), состоящую из массива подписей битовых групп блока  X=(X1,X2,...,X2nG)  и из массива дополнительных проверочных комбинаций  D=(D0,D1,...,DL–1), необходимых для выполнения процедуры проверки подписи и используемых при вычислении попарных проверочных комбинаций.

      3.     Алгоритм проверки подписи хэш-блока массива данных.

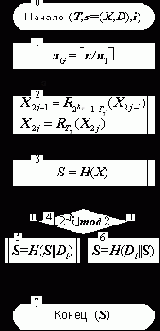

      Схема алгоритма проверки подписи хэш-блока массива данных изображена на рисунке 6.



           Рис. 6. Алгоритм проверки      подписи.
      Øàã 0.    Исходные данные алгоритма:

      • T – подписанный – n-битовый хэш-блок массива данных;




      • s – подпись хэш–блока, состоит из массива  X, содержащего  2nn- битовых элементов подписи битовых групп, и массива  D, содержащего  L  n-битовых хэш–комбинаций;


      • i – порядковый номер подписи.


      • Øàã 1.    Вычисляем  nG – число  nT–битовых групп в подписываемом хэш–блоке, имеющем размер  n  бит.

        Øàã 2.    В соответствии с правилами проверки подписи производится «односторонняя прокрутка» элементов подписи битовых групп, содержащихся в массиве  X, по два элемента на каждую группу.

        Øàã 3.    Для массива  X  вычисляется и записывается в  S  его хэш-код, который должен быть равен индивидуальной проверочной комбинацией для  i-той подписи.

        Следующие шаги 4–6 выполняются количество раз, равное фактору количества подписей  L.

        Øàã 4.    Производится выбор по значению  l-того бита (нумерация с 0 со стороны младшего бита) номера подписи.

        Øàã 5.    Если значение бита равно 0, то к коду справа добавляется очередная хэш-комбинация, содержащаяся в подписи, для полученного блока вычисляется хэш-функция, которая замещает предыдущее содержимое  S.

        Øàã 6.    Если значение бита равно 1, то выполняется то же самое, только хэш-комбинация добавляется к коду слева.

        Øàã 7.    В конце выполнения алгоритма в  S  содержится код, который должен быть сравнен с ключом проверки подписи, если коды одинаковы, подпись считается верной, иначе – неверной.

        Заключение.

        Стойкость предложенной схемы цифровой подписи определяется стойкостью использованного блочного шифра, а устойчивость ко вскрытию переборными методами –наименьшим из чисел  n, nK.  Ключевой комплект в данной схеме рассчитан на определенное число подписей, что, с одной стороны, может восприниматься как недостаток схемы, но с другой позволяет лицензировать количество подписей, облегчая тем самым ее коммерческое использование.  Рассматриваемая схема подписи не соответствует стандарту России на цифровую подпись, а алгоритм вычисления MDC – стандарту на выработку хэш-кода массива данных, что делает невозможным аттестацию в соответствующих организациях устройств и программных продуктов, их реализующих.  Однако изложенные схемы вполне могут быть использованы там, где спорные вопросы не могут быть вынесены на уровень арбитражных и судебных разбирательств, например, в системах автоматизации внутреннего документооборота учреждений, особенно если электронный документооборот не заменяет бумажный, а существует в дополнение к нему для ускорения прохождения документов.



        В качестве приложения к настоящей статье приведены исходные тексты на языке ассемблера для процессоров клона Intel 8086 функции вычисления MDC для блоков данных и функции, реализующие алгоритмы описанной схемы цифровой подписи. Функция выработки хэш-кода (MDC) написана таким образом, что позволяет обрабатывать блоки данных по частям, то есть за несколько вызовов.  Все функции используют в качестве основы алгоритм зашифрования по ГОСТ 28147–89.  Также прилагаются тексты тестовых программ на языке Си для проверки неизменности файлов на основе MDC и цифровой подписи.
